Động cơ không đồng bộ 3 pha: Cấu tạo và nguyên lý hoạt động

Trong lĩnh vực công nghiệp và sản xuất, động cơ điện là thiết bị không thể thiếu trong hầu hết các dây chuyền và hệ thống vận hành. Trong đó, động cơ không đồng bộ 3 pha được sử dụng rất phổ biến nhờ khả năng làm việc ổn định, bền bỉ và phù hợp với nhiều điều kiện tải khác nhau. Tuy nhiên, để lựa chọn và sử dụng hiệu quả, việc hiểu rõ cấu tạo động cơ không đồng bộ 3 pha và nguyên lý hoạt động là yếu tố quan trọng đối với doanh nghiệp và đội ngũ kỹ thuật. Đây cũng là nền tảng giúp tối ưu hiệu suất, độ bền và chi phí vận hành thiết bị.

1. Động cơ không đồng bộ 3 pha là gì?

Động cơ không đồng bộ 3 pha là loại động cơ điện sử dụng nguồn điện xoay chiều ba pha để biến đổi điện năng thành cơ năng. Loại động cơ này được gọi là “không đồng bộ” vì tốc độ quay của rotor luôn nhỏ hơn tốc độ quay của từ trường do stator tạo ra, không đạt trạng thái đồng bộ tuyệt đối trong quá trình vận hành.

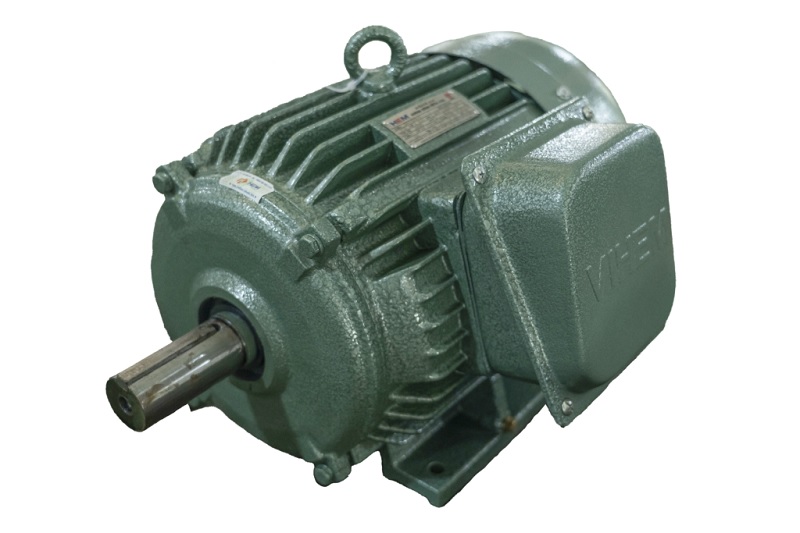

Động cơ không đồng bộ 3 pha

Về cấu trúc cơ bản, động cơ không đồng bộ 3 pha gồm hai phần chính là stator (phần đứng yên) và rotor (phần quay). Khi dòng điện ba pha được cấp vào stator, các cuộn dây sẽ sinh ra từ trường quay. Từ trường này tác động lên rotor, tạo ra dòng điện cảm ứng và sinh mô-men làm rotor quay theo. Chính sự chênh lệch tốc độ giữa rotor và từ trường quay giúp động cơ duy trì khả năng làm việc ổn định.

Nhờ ưu điểm vận hành bền bỉ, hiệu suất cao, kết cấu đơn giản và dễ bảo trì, động cơ không đồng bộ 3 pha được sử dụng rộng rãi trong công nghiệp. Từ quạt, bơm, máy nén khí đến dây chuyền sản xuất, khai thác mỏ và xây dựng, loại động cơ này đáp ứng tốt yêu cầu làm việc liên tục và tải ổn định trong thời gian dài.

2. Cấu tạo động cơ không đồng bộ 3 pha

Cấu tạo động cơ không đồng bộ 3 pha được thiết kế tối ưu để đảm bảo hiệu suất, độ bền và khả năng vận hành ổn định trong môi trường công nghiệp. Mỗi bộ phận đều đảm nhiệm một vai trò riêng và có mối liên hệ chặt chẽ với nhau.

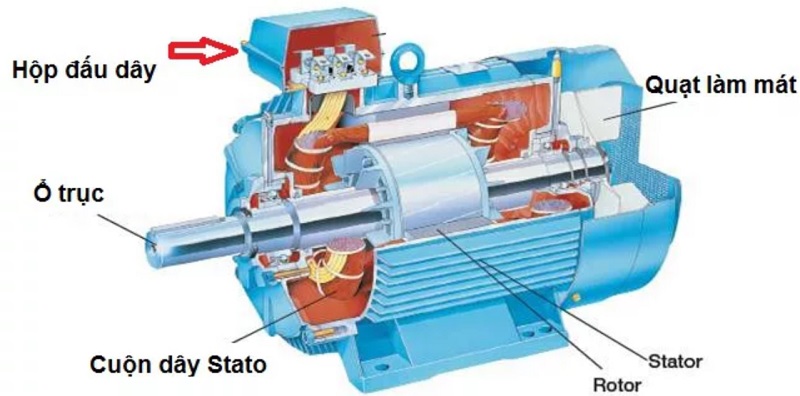

Cấu tạo động cơ không đồng bộ 3 pha

Stator

Stator là phần tĩnh của động cơ, đóng vai trò tạo ra từ trường quay – Yếu tố cốt lõi để động cơ hoạt động. Stator thường gồm lõi thép và hệ thống dây quấn. Lõi thép stator được ghép từ các lá thép kỹ thuật điện mỏng, có phủ lớp cách điện bề mặt nhằm giảm tổn hao dòng điện xoáy và tổn thất do từ trễ. Các lá thép này được dập rãnh để đặt dây quấn, sau đó ép chặt thành khối trụ vững chắc.

Dây quấn stator là dây đồng hoặc nhôm bọc cách điện, được bố trí trong các rãnh của lõi thép theo quy luật nhất định để tạo thành hệ thống ba pha. Khi cấp nguồn điện xoay chiều 3 pha, dòng điện chạy trong dây quấn sẽ sinh ra từ trường quay đều trong khe hở không khí giữa stator và rotor. Chất lượng thiết kế stator, bao gồm vật liệu lõi thép, tiết diện dây quấn và cách bố trí rãnh, ảnh hưởng trực tiếp đến hiệu suất, công suất và độ êm của động cơ.

Rotor

Rotor là phần quay của động cơ, được đặt bên trong stator và tách biệt bởi khe hở không khí rất nhỏ. Rotor có nhiệm vụ tiếp nhận mô-men điện từ sinh ra do tương tác với từ trường quay của stator, từ đó tạo ra chuyển động cơ học. Trong động cơ không đồng bộ 3 pha, rotor phổ biến nhất là rotor lồng sóc và rotor cuộn dây.

Rotor lồng sóc có cấu tạo đơn giản, gồm lõi thép ghép từ các lá thép kỹ thuật điện, bên trong có các thanh dẫn bằng nhôm hoặc đồng đặt dọc theo rãnh và được nối ngắn mạch ở hai đầu bằng vành ngắn mạch. Cấu trúc này giúp rotor bền, ít hỏng hóc và chi phí thấp. Rotor cuộn dây có cấu tạo phức tạp hơn, gồm dây quấn ba pha đặt trong rãnh rotor và nối ra ngoài qua vành trượt, cho phép điều chỉnh đặc tính khởi động nhưng yêu cầu bảo trì cao hơn.

Hệ thống cách điện

Hệ thống cách điện là bộ phận thầm lặng nhưng có vai trò rất quan trọng, quyết định tuổi thọ và độ an toàn của động cơ. Cách điện được sử dụng cho dây quấn stator, dây quấn rotor (nếu có), khe rãnh và các bộ phận dẫn điện khác nhằm ngăn ngừa hiện tượng phóng điện, chạm chập hoặc rò điện ra vỏ.

Vật liệu cách điện hiện nay thường là giấy cách điện, sợi thủy tinh, nhựa epoxy, vecni cách điện hoặc các vật liệu tổng hợp chịu nhiệt cao. Hệ thống cách điện được phân theo các cấp chịu nhiệt như B, F, H… phù hợp với điều kiện làm việc của động cơ. Việc lựa chọn đúng cấp cách điện giúp động cơ vận hành ổn định trong môi trường nhiệt độ cao, ẩm ướt hoặc tải nặng liên tục, đồng thời giảm nguy cơ hư hỏng do lão hóa cách điện.

Bộ khởi động

Bộ khởi động không phải lúc nào cũng nằm hoàn toàn bên trong thân động cơ, nhưng là một phần không thể thiếu trong hệ thống vận hành của động cơ không đồng bộ 3 pha. Bộ phận này có nhiệm vụ đưa động cơ từ trạng thái đứng yên đến tốc độ làm việc an toàn, hạn chế dòng khởi động lớn và bảo vệ động cơ cũng như lưới điện.

Các phương pháp khởi động phổ biến gồm khởi động trực tiếp, khởi động sao – tam giác, khởi động bằng điện trở hoặc khởi động mềm. Trong các hệ thống hiện đại, bộ khởi động có thể tích hợp biến tần để điều khiển tốc độ và mô-men một cách linh hoạt. Việc lựa chọn bộ khởi động phù hợp phụ thuộc vào công suất động cơ, đặc tính tải và yêu cầu vận hành thực tế.

Hệ thống làm mát

Hệ thống làm mát có nhiệm vụ tản nhiệt sinh ra trong quá trình động cơ hoạt động, giúp duy trì nhiệt độ trong giới hạn cho phép và bảo vệ các bộ phận bên trong. Nhiệt phát sinh chủ yếu từ tổn hao đồng ở dây quấn, tổn hao sắt trong lõi thép và ma sát cơ khí.

Phương pháp làm mát phổ biến nhất là làm mát bằng không khí, trong đó quạt gắn trên trục rotor sẽ thổi không khí qua các khe thông gió của stator và vỏ động cơ. Với các động cơ công suất lớn hoặc làm việc trong môi trường đặc biệt, hệ thống làm mát bằng nước hoặc dầu có thể được sử dụng để tăng hiệu quả tản nhiệt. Thiết kế hệ thống làm mát hợp lý không chỉ giúp động cơ vận hành ổn định mà còn kéo dài tuổi thọ và giảm chi phí bảo trì.

3. Nguyên lý hoạt động của động cơ không đồng bộ 3 pha

Nguyên lý hoạt động của động cơ không đồng bộ 3 pha dựa trên hiện tượng từ trường quay và cảm ứng điện từ. Khi nguồn điện xoay chiều ba pha được cấp vào stator, các cuộn dây tạo ra một từ trường quay với tốc độ xác định theo tần số nguồn điện.

Từ trường quay này cắt qua các thanh dẫn của rotor, làm xuất hiện dòng điện cảm ứng trong rotor. Dòng điện cảm ứng tương tác với từ trường stator, sinh ra lực điện từ và tạo mô-men làm rotor quay theo chiều của từ trường. Tuy nhiên, rotor không thể đạt tốc độ bằng từ trường quay mà luôn chậm hơn một giá trị nhất định.

Sự chênh lệch này được gọi là độ trượt. Độ trượt là yếu tố quan trọng quyết định mô-men xoắn và hiệu suất của động cơ. Nếu độ trượt quá lớn, hiệu suất giảm; nếu quá nhỏ, mô-men khởi động không đủ. Vì vậy, động cơ không đồng bộ 3 pha luôn được thiết kế để độ trượt nằm trong giới hạn tối ưu, đảm bảo vận hành ổn định và tiết kiệm năng lượng.

4. HEM EMM – Đơn vị thiết kế và chế tạo động cơ không đồng bộ 3 pha uy tín

Đơn vị thiết kế và chế tạo động cơ không đồng bộ 3 pha uy tín

Với hơn 64 năm kinh nghiệm, HEM EMM – Công ty Cổ phần Chế tạo Điện cơ HEM là một trong những đơn vị hàng đầu tại Việt Nam trong lĩnh vực thiết kế và chế tạo động cơ không đồng bộ 3 pha. HEM EMM cung cấp đa dạng các dòng động cơ điện phục vụ sản xuất công nghiệp, hạ tầng kỹ thuật và các công trình trọng điểm trên cả nước.

Thế mạnh của HEM EMM nằm ở khả năng kiểm soát toàn diện quy trình sản xuất, từ nghiên cứu, thiết kế đến chế tạo, thử nghiệm và bàn giao. Đội ngũ kỹ sư giàu kinh nghiệm không ngừng tối ưu thiết kế stator, rotor, hệ thống làm mát và vật liệu nhằm nâng cao hiệu suất, độ bền và khả năng vận hành ổn định của động cơ.

Không chỉ cung cấp sản phẩm, HEM EMM còn đồng hành cùng doanh nghiệp trong việc tư vấn lựa chọn, cải tiến và bảo trì động cơ không đồng bộ 3 pha, góp phần tối ưu chi phí vận hành và nâng cao hiệu quả sản xuất lâu dài.

Thông tin liên hệ HEM:

•  Địa chỉ: Tổ 24, thị trấn Đông Anh, huyện Đông Anh, Hà Nội
• Hotline: 098 285 37 88
• Email: contact@hem.com.vn
• Website: https://hem.com.vn
• Youtube: @HEMEMMltd
• TikTok: @hememmltd

Lời kết

Nắm vững cấu tạo động cơ không đồng bộ 3 pha và nguyên lý hoạt động giúp doanh nghiệp sử dụng thiết bị đúng cách, duy trì hiệu suất ổn định và hạn chế các sự cố trong quá trình vận hành. Từ thiết kế stator, rotor đến nguyên lý từ trường quay và độ trượt, mỗi yếu tố đều ảnh hưởng trực tiếp đến độ bền và khả năng làm việc của động cơ. Với hơn 64 năm kinh nghiệm, HEM EMM – Công ty Cổ phần Chế tạo Điện cơ HEM là đơn vị uy tín trong thiết kế, chế tạo và tối ưu động cơ không đồng bộ 3 pha, đồng hành cùng doanh nghiệp trong các dự án công nghiệp quy mô lớn.
