Hướng dẫn cách đo điện trở động cơ điện 1 pha, 3 pha

Việc kiểm tra chất lượng động cơ điện đóng vai trò quan trọng trong quá trình vận hành và bảo dưỡng thiết bị. Một trong những bước kiểm tra cần thiết là đo điện trở của cuộn dây, bao gồm cả động cơ điện 1 pha và động cơ điện 3 pha. Thao tác này giúp đánh giá tình trạng hoạt động, phát hiện hư hỏng tiềm ẩn và đảm bảo an toàn trước khi đưa vào sử dụng. Hướng dẫn cách đo điện trở động cơ điện 1 pha, 3 pha sẽ giúp người vận hành, kỹ thuật viên và doanh nghiệp có phương pháp thực hiện chính xác, hỗ trợ duy trì hiệu suất và kéo dài tuổi thọ động cơ.

1. Các thông số cần kiểm tra khi đánh giá động cơ điện

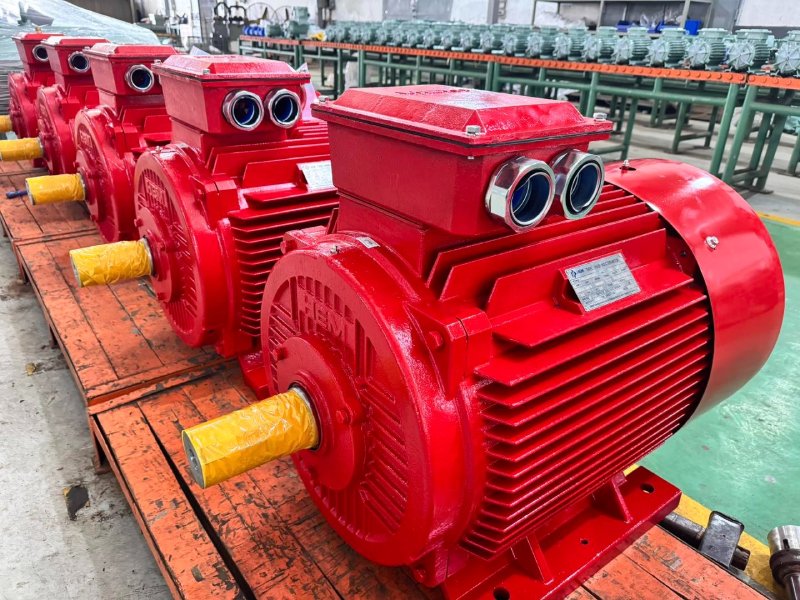

Các thông số cần kiểm tra khi đánh giá động cơ điện

Việc đo và kiểm tra các thông số cơ bản của động cơ điện giúp đánh giá nhanh tình trạng kỹ thuật và phát hiện sớm các sự cố tiềm ẩn. Hai thông số quan trọng cần được chú ý gồm:

• Điện trở cuộn dây: Đây là giá trị thể hiện mức độ cân bằng của các pha trong động cơ 3 pha hoặc tình trạng cuộn dây chính – phụ trong động cơ 1 pha. Nếu điện trở cuộn dây có sai số lớn giữa các pha hoặc không đúng theo tiêu chuẩn thiết kế, khả năng động cơ bị chập vòng, hỏng cách điện hoặc đã từng quấn lại không đúng kỹ thuật là rất cao.
• Điện trở cách điện giữa cuộn dây và vỏ động cơ: Thông số này phản ánh khả năng cách điện của cuộn dây, thường được đo bằng Megohmmeter. Giá trị tiêu chuẩn thường lớn hơn 0,58 MΩ. Nếu điện trở cách điện thấp, chứng tỏ lớp cách điện bị ẩm, lão hóa hoặc hư hỏng, dễ gây rò điện và nguy cơ cháy nổ.

Ý nghĩa: Việc kết hợp đo cả điện trở cuộn dây và điện trở cách điện giúp xác định được tình trạng vận hành an toàn của động cơ, đồng thời tránh hiện tượng quá nhiệt, chập cháy hoặc tổn thất điện năng. Đây là bước quan trọng trước khi lắp đặt, bảo trì hoặc đưa động cơ vào vận hành chính thức.

2. Hướng dẫn cách đo điện trở động cơ điện 1 pha, 3 pha

Đo điện trở động cơ giúp xác định nhanh tình trạng cuộn dây và khả năng cách điện, từ đó đưa ra quyết định bảo dưỡng hoặc thay thế kịp thời.

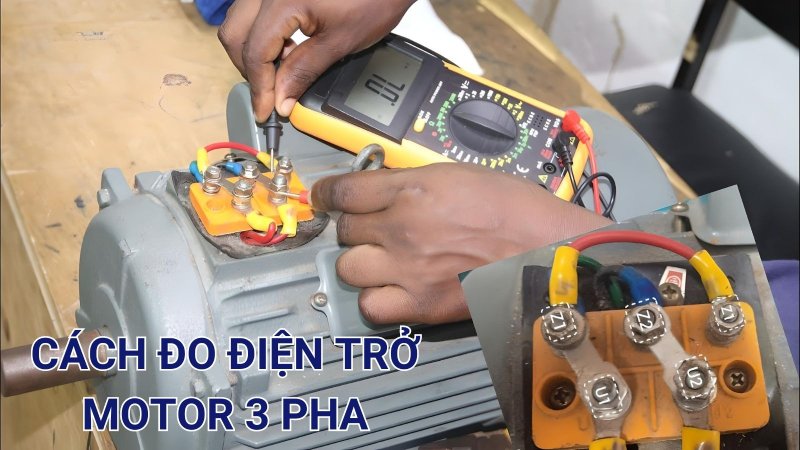

Hướng dẫn cách đo điện trở động cơ điện 1 pha, 3 pha

Cách đo điện trở động cơ điện 3 pha

Động cơ điện 3 pha thường có ba bộ cuộn dây với các đầu cực U1 – V1 – W1 và thường được đấu theo kiểu sao (Y) hoặc tam giác (Δ).

• Bước 1: Chuẩn bị thiết bị đo – sử dụng đồng hồ vạn năng (thang đo điện trở) hoặc Megohmmeter.
• Bước 2: Đo điện trở cuộn dây – đo điện trở giữa các cực: (U1–V1), (V1–W1), (U1–W1). Giá trị điện trở giữa các cặp cực cần tương đương nhau, sai số chấp nhận được ≤2%. Sai số >10% cho thấy khả năng cuộn dây hư hỏng hoặc quấn lại không chuẩn kỹ thuật.
• Bước 3: Đo điện trở cách điện – một que đo nối với bất kỳ đầu cực nào (U1/V1/W1), que còn lại nối vào vỏ động cơ. Giá trị đo được phải lớn hơn 0,58 MΩ để đảm bảo an toàn vận hành. Giá trị thấp hơn cho thấy cách điện bị suy giảm và không nên vận hành động cơ ở trạng thái này.

Cách đo điện trở động cơ điện 1 pha

Động cơ điện 1 pha thường có cuộn dây chính và cuộn dây phụ, với ba đầu dây được ký hiệu (1), (2), (3).

• Bước 1: Xác định đầu dây và chuẩn bị đồng hồ vạn năng.
• Bước 2: Đo điện trở giữa các cặp dây (1–2), (2–3), (3–1). Kết quả sẽ có một giá trị lớn và hai giá trị nhỏ hơn. Nếu tổng hai điện trở nhỏ bằng giá trị lớn nhất, cuộn dây động cơ bình thường. Nếu khác biệt lớn hoặc điện trở vô cực, chứng tỏ động cơ bị đứt hoặc chập vòng.
• Bước 3: Đo điện trở cách điện – Thực hiện tương tự như động cơ 3 pha, sử dụng Megohmmeter để đánh giá khả năng cách điện giữa cuộn dây và vỏ. Giá trị ≥0,58 MΩ chứng tỏ cách điện tốt.

3. Lưu ý quan trọng khi đo điện trở động cơ điện

Việc đo điện trở động cơ cần tuân thủ đúng quy trình và đảm bảo an toàn:

• Ngắt nguồn điện và đảm bảo động cơ đã dừng hoàn toàn trước khi đo.
• Làm sạch đầu cực để tránh sai số do bụi bẩn hoặc oxy hóa.
• Sử dụng thiết bị đo phù hợp: Đồng hồ vạn năng để đo điện trở cuộn dây, Megohmmeter để đo điện trở cách điện.
• Hiệu chuẩn thiết bị đo trước khi sử dụng nhằm đảm bảo độ chính xác.
• So sánh kết quả đo với tiêu chuẩn kỹ thuật của động cơ hoặc thông số nhà sản xuất.
• Không chạm tay trực tiếp vào que đo khi Megohmmeter đang hoạt động vì điện áp cao có thể gây nguy hiểm.
• Đo nhiều lần để xác nhận kết quả, đặc biệt khi giá trị nằm gần giới hạn cho phép.

Việc tuân thủ các lưu ý này giúp đảm bảo an toàn cho người thực hiện, đồng thời cho kết quả đo chính xác để đưa ra quyết định bảo trì hoặc thay thế hợp lý.

4. HEM – Đơn vị chế tạo, sửa chữa và bảo dưỡng động cơ điện uy tín

HEM là đơn vị uy tín tại Việt Nam chuyên chế tạo, sửa chữa và bảo dưỡng các loại động cơ điện, bao gồm cả động cơ 1 pha và 3 pha. Với đội ngũ kỹ sư, kỹ thuật viên giàu kinh nghiệm và được đào tạo bài bản, HEM cung cấp dịch vụ kiểm tra, đo điện trở, quấn lại cuộn dây và bảo dưỡng toàn diện theo tiêu chuẩn kỹ thuật cao.

HEM – Đơn vị chế tạo, sửa chữa và bảo dưỡng động cơ điện uy tín

Ngoài ra, HEM sở hữu hệ thống thiết bị hiện đại, đáp ứng yêu cầu đo kiểm chính xác và nhanh chóng. Mọi quy trình đều được thực hiện nghiêm ngặt nhằm đảm bảo động cơ vận hành ổn định, tiết kiệm năng lượng và an toàn cho người sử dụng. Với cam kết chất lượng và dịch vụ chuyên nghiệp, HEM đã trở thành lựa chọn tin cậy của nhiều nhà máy, khu công nghiệp trên toàn quốc.

Tại Hà Nội và các khu vực công nghiệp phía Bắc, nhu cầu kiểm tra và bảo dưỡng động cơ điện ngày càng tăng để đáp ứng yêu cầu vận hành ổn định của nhà máy, dây chuyền sản xuất. HEM – Đơn vị uy tín trong lĩnh vực chế tạo và sửa chữa động cơ điện, cung cấp dịch vụ đo điện trở động cơ 1 pha, 3 pha chuyên nghiệp, đảm bảo kết quả chính xác theo tiêu chuẩn kỹ thuật. Với trụ sở tại Tổ 24, thị trấn Đông Anh, huyện Đông Anh, Hà Nội, HEM phục vụ nhanh chóng cho các doanh nghiệp khu vực Hà Nội, Bắc Ninh, Hưng Yên và các tỉnh lân cận, hỗ trợ duy trì hoạt động sản xuất an toàn, hiệu quả và tiết kiệm chi phí vận hành.

Thông tin liên hệ của HEM:

•  Địa chỉ: Tổ 24, thị trấn Đông Anh, huyện Đông Anh, Hà Nội
• Hotline: 098 285 37 88
• Email: contact@hem.com.vn
• Website: https://hem.com.vn
• Youtube: @HEMEMMltd
• TikTok: @hememmltd

Đo điện trở động cơ điện 1 pha và 3 pha không chỉ giúp phát hiện sự cố mà còn hỗ trợ lập kế hoạch bảo dưỡng hiệu quả, hạn chế rủi ro khi vận hành. Việc thực hiện đúng phương pháp đo sẽ giúp người dùng đánh giá tình trạng cuộn dây, cách điện và khả năng làm việc của động cơ. Để đảm bảo kết quả chính xác và an toàn, việc lựa chọn đơn vị có chuyên môn là rất quan trọng. HEM – Đơn vị chế tạo, sửa chữa và bảo dưỡng động cơ điện uy tín hàng đầu sẽ là giải pháp đáng tin cậy, mang đến dịch vụ chuyên nghiệp và chất lượng cao cho khách hàng.
