Phân biệt động cơ 3 pha roto lồng sóc và rôto dây quấn
19 Th11, 2025
Trong lĩnh vực công nghiệp và sản xuất, việc phân biệt động cơ 3 pha rôto lồng sóc và rôto dây quấn đóng vai trò quan trọng giúp lựa chọn thiết bị phù hợp cho từng ứng dụng cụ thể. Hai loại động cơ này có sự khác biệt rõ rệt về cấu tạo, khả năng điều chỉnh tốc độ, mô-men xoắn và độ bền trong vận hành. Hiểu rõ đặc điểm của từng loại không chỉ giúp tối ưu hiệu suất hoạt động mà còn giảm chi phí bảo trì, tăng tuổi thọ thiết bị, đặc biệt trong các hệ thống truyền động công suất lớn.
Nội dung bài viêt
1. Khái niệm động cơ 3 pha rôto lồng sóc và rôto dây quấn
Trong công nghiệp hiện nay, động cơ điện 3 pha là nguồn năng lượng chủ lực giúp vận hành máy móc, thiết bị sản xuất và hệ thống truyền động. Trong số đó, hai loại động cơ phổ biến nhất là động cơ 3 pha rôto lồng sóc và động cơ 3 pha rôto dây quấn – mỗi loại mang những đặc điểm, cấu tạo và ứng dụng riêng biệt. Để hiểu rõ hơn, hãy cùng tìm hiểu khái niệm chi tiết của từng loại.
Động cơ 3 pha rôto lồng sóc

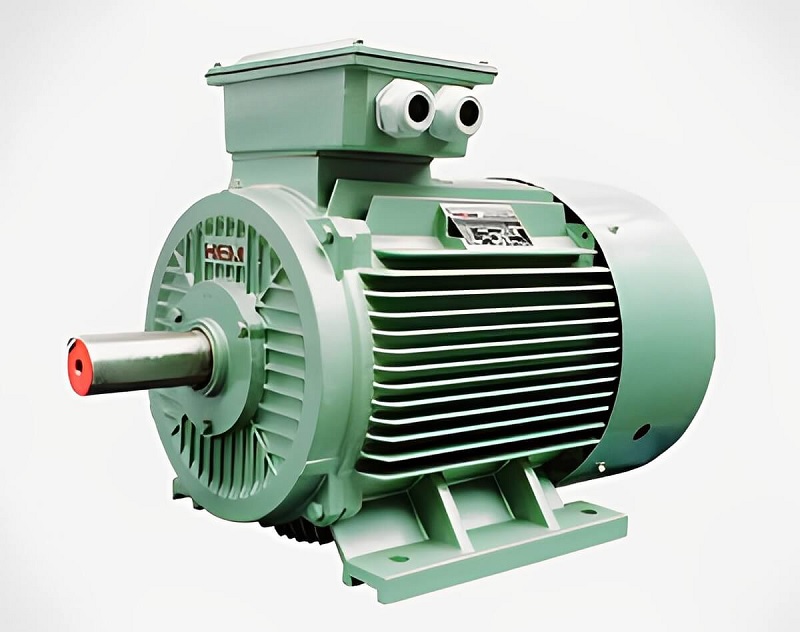

Động cơ 3 pha rôto lồng sóc
Động cơ 3 pha rôto lồng sóc (Squirrel Cage Induction Motor) là loại động cơ không đồng bộ, trong đó phần rôto có cấu trúc giống “lồng sóc”. Các thanh dẫn bằng đồng hoặc nhôm được đặt song song và nối hai đầu bằng vòng ngắn mạch, tạo nên mạch kín. Khi nguồn điện 3 pha cấp vào stato, từ trường quay sinh ra sẽ cảm ứng dòng điện trong rôto, tạo mô men xoắn và làm trục quay.
Ưu điểm nổi bật của loại này là cấu tạo đơn giản, bền bỉ, ít hỏng hóc, giá thành thấp và bảo dưỡng dễ dàng. Nhờ đó, động cơ rôto lồng sóc được ứng dụng rộng rãi trong các thiết bị như quạt công nghiệp, máy bơm nước, máy nén khí, băng tải, và hệ thống cơ khí dân dụng.
Động cơ 3 pha rôto dây quấn
Động cơ 3 pha rôto dây quấn
Khác với loại trên, động cơ 3 pha rôto dây quấn (Wound Rotor Induction Motor) có cấu trúc phức tạp hơn. Phần rôto gồm các cuộn dây được quấn giống stato, nối với vành trượt và chổi than ra bên ngoài. Nhờ cấu tạo này, ta có thể điều chỉnh điện trở rôto từ mạch ngoài, qua đó thay đổi tốc độ và mô men khởi động của động cơ.
Ưu điểm lớn nhất của động cơ dây quấn là khả năng khởi động êm, dễ điều chỉnh tốc độ và mô men theo yêu cầu tải. Tuy nhiên, vì cấu tạo phức tạp hơn, động cơ dây quấn thường giá cao hơn, cần bảo dưỡng định kỳ, và độ tin cậy kém hơn so với loại lồng sóc.
2. Phân biệt động cơ 3 pha rôto lồng sóc và rôto dây quấn

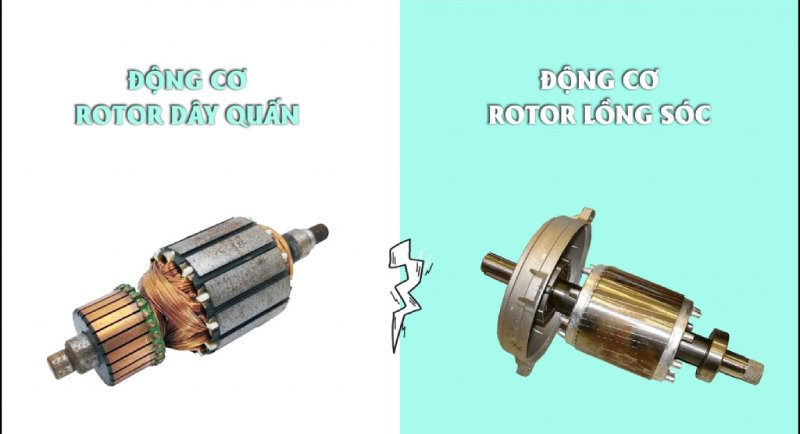

Phân biệt động cơ 3 pha rôto lồng sóc và rôto dây quấn
Cả hai loại động cơ 3 pha này đều hoạt động theo nguyên lý cảm ứng điện từ, song khác nhau rõ rệt về cấu tạo, hiệu suất và phạm vi ứng dụng. Bảng dưới đây thể hiện chi tiết sự khác biệt giữa hai loại:
| Tiêu chí | Động cơ rôto lồng sóc | Động cơ rôto dây quấn |
| 1. Cấu tạo | Rôto được cấu thành từ các thanh dẫn bằng nhôm hoặc đồng, đặt song song trên lõi thép và hai đầu được nối ngắn mạch lại bằng vòng kim loại, tạo thành dạng “lồng sóc”. Cấu tạo đơn giản, chắc chắn, không có các bộ phận tiếp xúc cơ học như chổi than hay vành trượt. Thiết kế này giúp động cơ gọn nhẹ, ít xảy ra hư hỏng trong quá trình vận hành. | Rôto gồm các cuộn dây ba pha được nối với ba vòng trượt bằng đồng hoặc thép. Các vòng trượt này được kết nối với chổi than để dẫn điện ra ngoài, cho phép nối thêm điện trở phụ nhằm điều chỉnh mô men hoặc tốc độ. Cấu tạo phức tạp hơn, đòi hỏi kỹ thuật chế tạo và bảo dưỡng cao. |
| 2. Khả năng điều khiển tốc độ | Động cơ rôto lồng sóc có tốc độ gần như cố định, phụ thuộc chủ yếu vào tần số nguồn điện và số đôi cực trong stato. Việc điều chỉnh tốc độ đòi hỏi thiết bị hỗ trợ như biến tần (inverter) hoặc hệ thống điều khiển chuyên dụng, vì bản thân cấu tạo không cho phép thay đổi nội tại. | Động cơ rôto dây quấn có khả năng điều chỉnh tốc độ linh hoạt hơn, nhờ có thể thay đổi điện trở phụ trong mạch rôto. Khi tăng điện trở phụ, dòng điện rôto giảm, tốc độ quay cũng giảm tương ứng. Điều này giúp kiểm soát mô men và tốc độ dễ dàng hơn, đặc biệt trong giai đoạn khởi động hoặc khi tải thay đổi thường xuyên. |
| 3. Mô men khởi động và hiệu suất làm việc | Mô men khởi động thường thấp hơn so với loại dây quấn, do không thể can thiệp vào mạch rôto. Dòng khởi động lại khá lớn (gấp 5-7 lần dòng định mức), nên cần chọn aptomat và dây dẫn phù hợp để đảm bảo an toàn. Tuy nhiên, khi đã ổn định, động cơ đạt hiệu suất rất cao (lên tới 90-95%), vận hành êm, tiêu thụ ít năng lượng, độ tin cậy lớn. | Mô men khởi động mạnh hơn và có thể điều chỉnh bằng cách thêm điện trở phụ. Nhờ đó, động cơ dây quấn khởi động êm hơn, thích hợp cho các tải nặng, cần lực kéo ban đầu lớn. Tuy nhiên, do tổn hao năng lượng trên điện trở và chổi than, hiệu suất tổng thể thấp hơn (chỉ khoảng 80-88%). |
| 4. Bảo trì, tuổi thọ và chi phí vận hành | Rôto lồng sóc có thiết kế khép kín, không có phần tiếp xúc điện cơ, nên hầu như không cần bảo dưỡng định kỳ. Hoạt động ổn định, ít hư hỏng, tuổi thọ dài, chi phí bảo trì thấp. Đây là lựa chọn tối ưu cho các hệ thống cần vận hành liên tục hoặc khó tiếp cận để sửa chữa. | Mô men khởi động mạnh hơn và có thể điều chỉnh bằng cách thêm điện trở phụ. Nhờ đó, động cơ dây quấn khởi động êm hơn, thích hợp cho các tải nặng, cần lực kéo ban đầu lớn. Tuy nhiên, do tổn hao năng lượng trên điện trở và chổi than, hiệu suất tổng thể thấp hơn (chỉ khoảng 80-88%). |
| 5. Ứng dụng thực tế | Động cơ rôto lồng sóc được sử dụng phổ biến nhất trong công nghiệp hiện nay, đặc biệt ở các thiết bị có tải ổn định và yêu cầu hoạt động lâu dài như: bơm nước, quạt công nghiệp, máy nén khí, băng tải, máy tiện, máy nghiền, quạt tháp. Ngoài ra, nó cũng được ứng dụng trong lĩnh vực dân dụng nhờ độ tin cậy cao và ít phải chăm sóc kỹ thuật. | Động cơ rôto dây quấn thường được dùng trong máy móc yêu cầu mô men khởi động lớn hoặc tốc độ thay đổi linh hoạt, chẳng hạn như cầu trục, máy tời, xe nâng, tàu điện, máy cán thép, máy cắt kim loại. Loại này phù hợp với dây chuyền công nghiệp nặng hoặc môi trường làm việc có tải thay đổi liên tục. |
3. HEM – Đơn vị chế tạo động cơ 3 pha hàng đầu Việt Nam

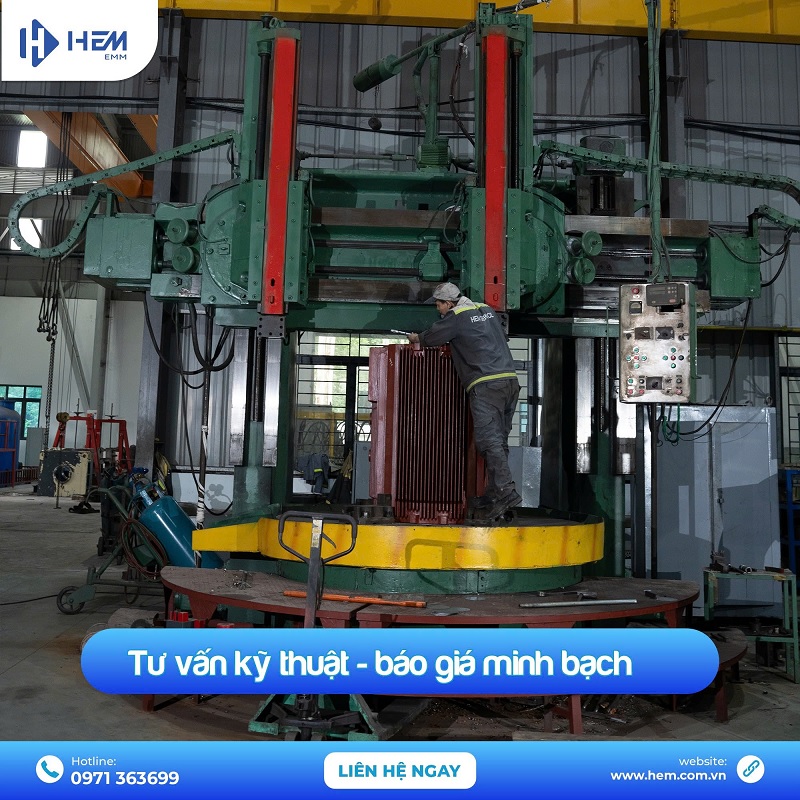

HEM – Đơn vị chế tạo động cơ 3 pha hàng đầu Việt Nam
HEM EMM là thương hiệu tiên phong trong lĩnh vực nghiên cứu, sản xuất và cung cấp động cơ điện 3 pha tại Việt Nam, với hơn 64 năm kinh nghiệm trong ngành cơ điện. Tự hào là doanh nghiệp duy nhất tại Việt Nam có thể kiểm soát toàn bộ quy trình từ R&D – thiết kế – chế tạo – thử nghiệm – đóng gói – vận chuyển, HEM luôn giữ vững vị thế hàng đầu trong sản xuất động cơ công nghiệp chất lượng cao.
Tại HEM, các dòng động cơ 3 pha rôto lồng sóc và rôto dây quấn đều được chế tạo với quy trình nghiêm ngặt:
- Máy dập lõi tôn GYH-300 tốc độ cao giúp tăng độ chính xác và hiệu suất.
- Gia công CNC trục rôto và stato đảm bảo cân bằng động hoàn hảo.
- Quấn dây đồng tinh khiết bằng máy tự động, tối ưu hiệu suất từ trường.
- Thử nghiệm mô men, dòng khởi động, rung ồn và cách điện trước khi xuất xưởng.
HEM còn cung cấp dịch vụ thiết kế động cơ theo yêu cầu, đáp ứng các tiêu chuẩn quốc tế như IE2, IE3, IP55, IP56, và có khả năng hoạt động ổn định trong điều kiện khắc nghiệt (nhiệt độ cao, môi trường bụi hoặc dễ cháy nổ).
Triết lý hoạt động: “Từ nhà máy đến công trường – HEM EMM đồng hành cùng công nghiệp Việt”, thể hiện cam kết của doanh nghiệp trong việc mang đến giải pháp động cơ bền bỉ, hiệu suất cao và tiết kiệm năng lượng cho khách hàng trong và ngoài nước.
Thông tin liên hệ HEM:
- Địa chỉ: Tổ 24, thị trấn Đông Anh, huyện Đông Anh, Hà Nội
- Hotline: 098 285 37 88
- Email: contact@hem.com.vn
- Website: https://hem.com.vn
- Youtube: @HEMEMMltd
- TikTok: @hememmltd
Lời kết
Việc nắm vững sự khác biệt giữa động cơ 3 pha rôto lồng sóc và rôto dây quấn giúp kỹ sư, doanh nghiệp và nhà máy lựa chọn giải pháp phù hợp cho từng nhu cầu vận hành. Với hơn 60 năm kinh nghiệm trong chế tạo động cơ điện, HEM là đơn vị tiên phong tại Việt Nam sở hữu dây chuyền sản xuất hiện đại, đáp ứng tiêu chuẩn quốc tế. Các dòng động cơ của HEM không chỉ đảm bảo hiệu suất cao, vận hành ổn định mà còn được thiết kế linh hoạt cho nhiều ứng dụng công nghiệp khác nhau.
