Hướng dẫn cách đấu motor 3 pha thành 1 pha chính xác

Trong quá trình sản xuất hoặc sinh hoạt, nhiều trường hợp chỉ có nguồn điện 1 pha nhưng lại cần sử dụng động cơ 3 pha. Lúc này, việc áp dụng đúng hướng dẫn cách đấu motor 3 pha thành 1 pha chính xác sẽ giúp động cơ vận hành ổn định, đảm bảo hiệu suất và an toàn. Bằng cách sử dụng tụ điện phù hợp và lựa chọn sơ đồ đấu dây đúng kỹ thuật, người dùng có thể khai thác hiệu quả động cơ công suất nhỏ dưới 2kW. Bài viết này sẽ chia sẻ nguyên tắc, cách tính tụ điện và các sơ đồ đấu nối phổ biến để bạn dễ dàng thực hiện.

1. Nguyên tắc đấu motor 3 pha thành 1 pha

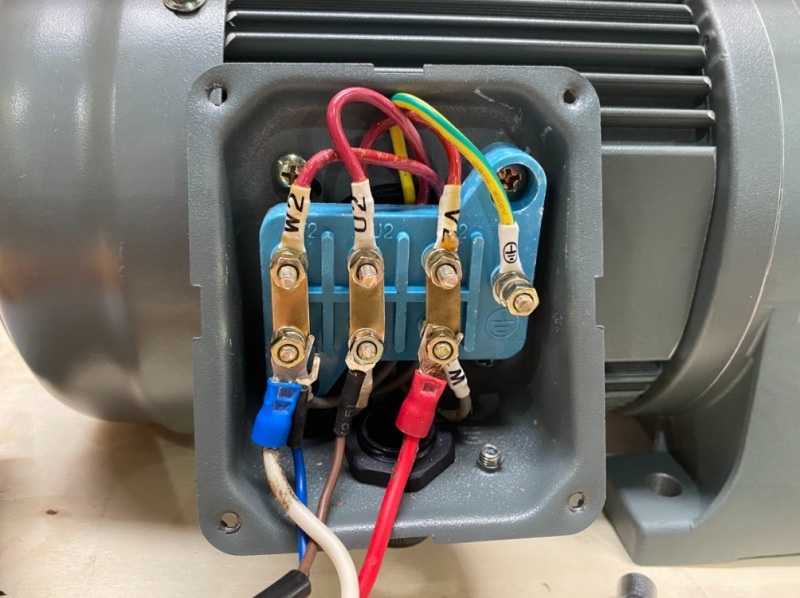

Nguyên tắc đấu motor 3 pha thành 1 pha

Trong nhiều trường hợp, nguồn điện cấp chỉ có 1 pha nhưng lại cần sử dụng motor 3 pha. Để motor có thể hoạt động, người ta áp dụng cách đấu motor 3 pha thành 1 pha theo những nguyên tắc cơ bản. Thực tế, phương pháp này chỉ phù hợp cho động cơ công suất nhỏ dưới 2kW, vì nếu áp dụng cho động cơ lớn sẽ gây ra quá tải và giảm tuổi thọ.

Khi chuyển đổi, cần đảm bảo điện áp định mức trên cuộn dây không thay đổi. Một trong hai cuộn dây được sử dụng làm cuộn làm việc, cuộn còn lại làm cuộn khởi động. Điểm quan trọng nhất là phải chọn đúng trị số tụ điện để tạo ra góc lệch pha 90° giữa dòng điện ở cuộn làm việc và cuộn khởi động. Nếu trị số tụ không đúng, động cơ sẽ không khởi động được hoặc hoạt động kém ổn định.

Ngoài ra, việc lựa chọn sơ đồ đấu dây và giá trị tụ điện phải được tính toán hoặc tham khảo bảng tra sẵn để đảm bảo an toàn. Nguyên tắc cơ bản này là nền tảng để motor vận hành ổn định khi chuyển từ 3 pha sang 1 pha.

2. Cách tính tụ điện khi đấu motor 3 pha thành 1 pha

Khi đấu motor 3 pha thành 1 pha, việc tính toán trị số tụ điện là bước quan trọng nhất. Tụ điện sẽ quyết định khả năng khởi động và hiệu suất làm việc của động cơ. Dưới đây là các phương pháp tính toán cơ bản.

Tính điện dung tụ điện làm việc theo công thức

Đầu tiên, ta cần xác định điện dung của tụ điện làm việc (CLV). Công thức tính như sau:

CLV = K × Ipha / UL

Trong đó, Ipha là dòng điện định mức, UL là điện áp nguồn 1 pha, K là hệ số tính toán tùy thuộc vào sơ đồ đấu dây. Với sơ đồ tam giác K = 4800, sơ đồ khác có giá trị K tương ứng. Kết quả tính được giúp lựa chọn tụ có dung lượng phù hợp.

Tính điện áp của tụ điện làm việc

Sau khi xác định được điện dung, cần tính điện áp của tụ điện để đảm bảo an toàn khi vận hành. Yêu cầu cơ bản là UC > 1.5 UL. Nghĩa là nếu điện áp nguồn 1 pha là 220V, thì tụ điện phải có điện áp chịu đựng lớn hơn 330V. Việc này tránh tình trạng tụ nổ khi làm việc trong thời gian dài.

Tính điện dung của tụ khởi động

Ngoài tụ làm việc, động cơ cần thêm tụ khởi động để đảm bảo mô-men xoắn đủ lớn khi khởi động. Công thức áp dụng:

Ckđ = (2 – 3) × CLV

Ví dụ nếu CLV = 40 mF thì Ckđ sẽ từ 80 – 120 mF. Việc chọn tụ khởi động đúng giúp động cơ khởi động nhanh, ổn định và không bị ì máy.

Cách tính theo kinh nghiệm thực tế

Trong nhiều trường hợp, người ta dùng cách tính nhanh dựa vào kinh nghiệm. Với động cơ chạy lưới 220V, cứ 1kW công suất sẽ cần khoảng 65 mF cho tụ làm việc. Chẳng hạn, động cơ 0.6kW sẽ cần CLV = 39 mF, còn động cơ 1kW thì CLV = 65 mF. Sau đó tính Ckđ = (2 – 3) CLV. Cách này đơn giản, dễ áp dụng trong thực tế khi không có đủ thông số kỹ thuật.

Ví dụ minh họa cụ thể:

Một động cơ 3 pha 220/380V, công suất 0.6kW và dòng điện 4.2A khi đấu sang 1 pha 220V sẽ cần tụ điện như sau:

CLV = 39 mF

Ckđ = 78 – 117 mF

Cả hai tụ đều phải có điện áp chịu đựng trên 380V để đảm bảo an toàn. Ví dụ này cho thấy nếu không tính toán đúng, động cơ có thể hoạt động kém hiệu quả hoặc hư hỏng tụ.

3. Hướng dẫn cách đấu motor 3 pha thành 1 pha

Sau khi tính toán và chọn được tụ điện, bước tiếp theo là đấu dây. Trên thực tế, có hai cách đấu motor 3 pha thành 1 pha phổ biến nhất.

Đấu tụ điện theo hình tam giác (Delta)

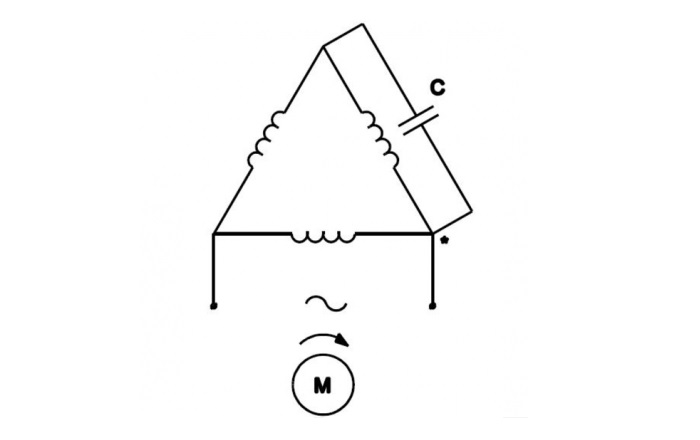

Đấu tụ điện theo hình tam giác (Delta)

Trong sơ đồ tam giác, các cuộn dây được nối liên tiếp, điểm cuối cuộn này nối với điểm đầu cuộn kia để tạo thành mạch kín hình tam giác. Tụ điện được nối vào một trong các đầu dây để tạo lệch pha. Ưu điểm của cách đấu này là động cơ chạy êm và mô-men xoắn tốt. Khi cần đảo chiều, chỉ cần đổi vị trí đầu dây của tụ điện.

Đấu tụ điện theo hình sao (Y)

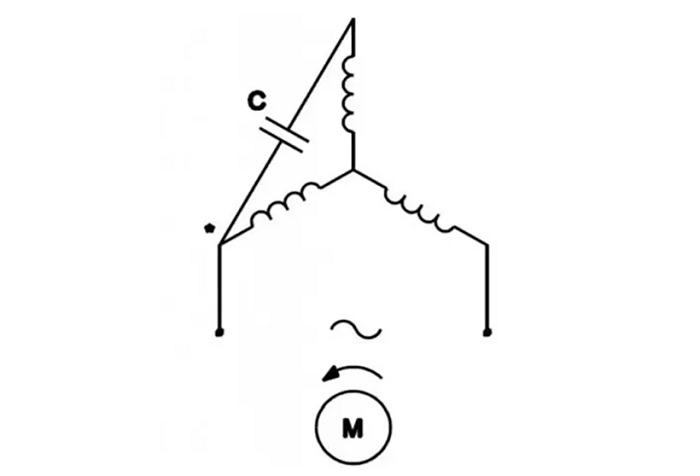

Đấu tụ điện theo hình sao (Y)

Trong sơ đồ hình sao, ba đầu dây cùng loại (cùng đầu âm hoặc cùng đầu dương) được nối lại tại một điểm, còn ba đầu còn lại nối với nguồn điện và tụ. Cách đấu này thường áp dụng cho các động cơ công suất nhỏ hơn, nhược điểm là công suất và mô-men xoắn giảm so với đấu tam giác. Khi muốn đảo chiều quay, cũng có thể đổi đầu nối của tụ điện.

Bên cạnh việc nắm vững cách đấu nối, người dùng cũng cần biết cách kiểm tra tình trạng cuộn dây trước khi vận hành. Một phương pháp quan trọng là đo điện trở động cơ điện 1 pha, 3 pha nhằm đánh giá chính xác chất lượng và phát hiện sớm các sự cố hư hỏng. Đây là bước hỗ trợ rất hữu ích, giúp đảm bảo động cơ hoạt động an toàn và bền bỉ.

4. HEM – Đơn vị chế tạo, sửa chữa, bảo dưỡng động cơ điện uy tín

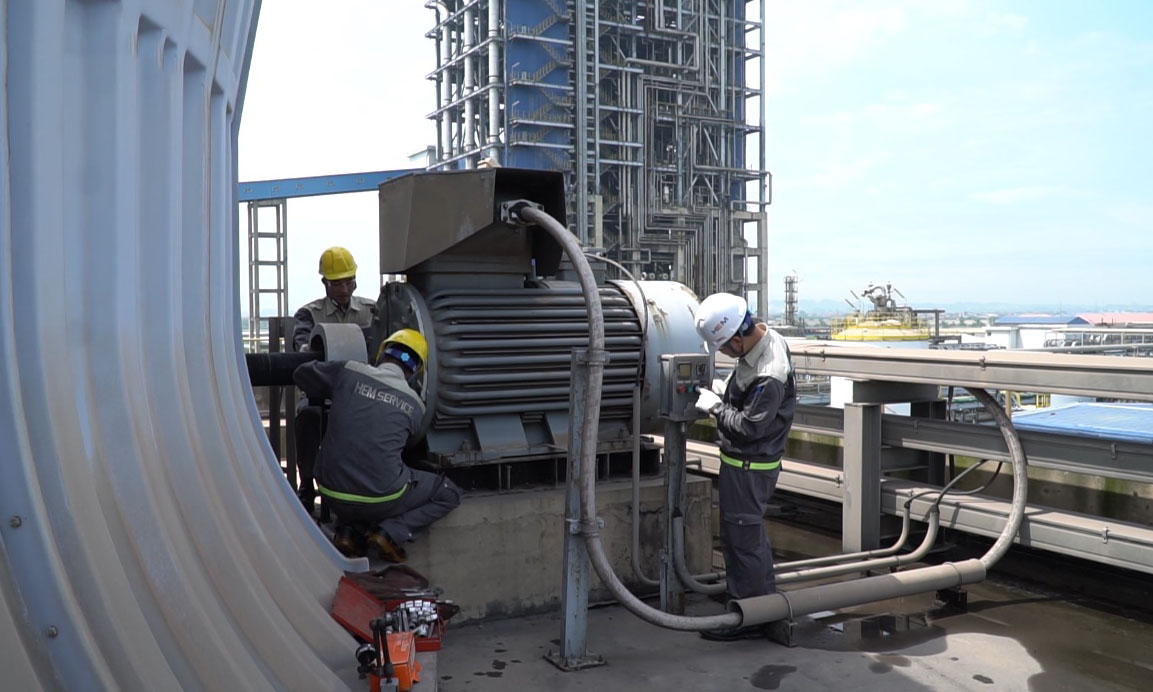

HEM – Đơn vị chế tạo, sửa chữa, bảo dưỡng động cơ điện uy tín

HEM là một trong những đơn vị hàng đầu tại Việt Nam trong lĩnh vực chế tạo, sửa chữa và bảo dưỡng động cơ điện. Với nhiều năm kinh nghiệm, HEM cung cấp các giải pháp tối ưu giúp động cơ vận hành ổn định và tiết kiệm chi phí. Đặc biệt, HEM có đội ngũ kỹ sư kỹ thuật giàu chuyên môn, sẵn sàng tư vấn các vấn đề liên quan đến việc đấu nối, tính toán và vận hành motor điện. Ngoài ra, đơn vị còn cung cấp dịch vụ bảo trì, thay thế linh kiện và khắc phục sự cố nhanh chóng, đảm bảo tiến độ sản xuất cho doanh nghiệp. Sản phẩm và dịch vụ từ HEM được nhiều khách hàng tin tưởng nhờ chất lượng cao, độ bền tốt và khả năng đáp ứng nhu cầu đa dạng. Nếu bạn đang tìm giải pháp an toàn và hiệu quả trong sử dụng động cơ điện, HEM chính là đối tác đáng tin cậy.

Thông tin liên hệ HEM:

•  Địa chỉ: Tổ 24, thị trấn Đông Anh, huyện Đông Anh, Hà Nội
• Hotline: 098 285 37 88
• Email: contact@hem.com.vn
• Website: https://hem.com.vn
• Youtube: @HEMEMMltd
• TikTok: @hememmltd

Lời kết

Việc nắm rõ nguyên tắc và áp dụng đúng cách đấu motor 3 pha thành 1 pha không chỉ giúp động cơ hoạt động ổn định mà còn hạn chế hư hỏng, tiết kiệm chi phí bảo dưỡng. Tuy nhiên, quá trình thực hiện đòi hỏi người dùng phải có kiến thức kỹ thuật và chọn đúng linh kiện. Nếu doanh nghiệp của bạn cần hỗ trợ chuyên sâu trong việc lắp đặt, sửa chữa hoặc bảo dưỡng động cơ điện, HEM là đơn vị uy tín với đội ngũ kỹ sư giàu kinh nghiệm, luôn sẵn sàng cung cấp giải pháp hiệu quả và an toàn cho nhiều ngành công nghiệp.
